IBM vyvinula funkčný grafénový bezdrôtový prijímač

Značky: grafénbezdrôtovoIBM

DSL.sk, 31.1.2014

Spoločnosť IBM vo štvrtok oznámila vyvinutie funkčného bezdrôtového grafénového prijímača s výrazne lepšími parametrami ako mali doterajšie grafénové obvody určené na tento účel a približujúci sa už praktickému použitiu.

Grafén je materiálom s viacerými zaujímavými mechanickými a fyzikálnymi vlastnosťami. Jedna jeho vrstva má hmotnosť 0.77 miligramu na meter štvorcovej plochy, je ohybná a pritom má pevnosť až 42 N/m2. Grafén je takmer priehľadný, pohlcuje iba 2.3% svetla ľubovoľnej vlnovej dĺžky.

Zároveň má veľmi vysokú mobilitu elektrónov, je vhodný pre konštrukciu rýchlych tranzistorov a počíta sa s ním ako s potenciálnou náhradou kremíka. Tepelná vodivosť grafénu je desaťkrát lepšia ako tepelná vodivosť medi.

Grafén má tak okrem iného veľký potenciál na využitie práve na konštrukciu efektívnych obvodov generujúcich a spracúvajúcich vysokofrekvenčný signál kódujúci prenos dát, v kombinácii s použitím kremíkových tranzistorov. Doteraz boli limitom ale možnosti existujúcich výrobných technológií, ktoré degradovali výkon samotných grafénových tranzistorov.

IBM vyvinula výrobný proces, ktorý je postavený na štandardnom CMOS výrobnom procese čipov s kremíkovými tranzistormi využívajúci 200 mm kremíkové pláty a ktorý na čip pridáva grafénové prvky až ako jeden z posledných krokov. Kvalita grafénových tranzistorov tak nie je degradovaná a môžu dosahovať svoj plný výkon.

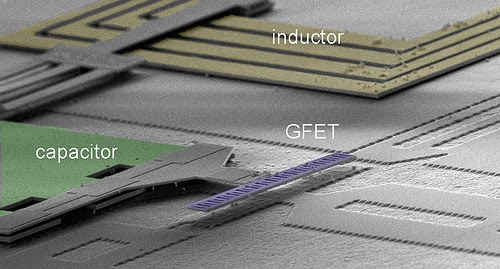

Kremíkovo-grafénový prijímač pod elektrónovým mikroskopom, zachytených 500 nm (foto: IBM)

Výsledný vyrobený obvod spracúvajúci signál o frekvencii 4.3 GHz má plochu iba 0.6 mm2 a spotrebu 20 mW, pričom má podľa IBM 10-tisíc krát lepší výkon ako predchádzajúce grafénové bezdrôtové prijímače. Prijímač spracúva ale iba signál s rýchlosťou prenosu dát 20 Mbps, podľa IBM ale nejde o limit prijímača a technológie ale limit testu.

Spracúvanie signálu s akou maximálnou rýchlosťou komunikácie by mohla aktuálne vyvinutá technológia umožniť a kedy by sa prvé prijímače využívajúce grafénové tranzistory mohli objaviť v komerčných produktov IBM nešpecifikovala.
