Spustená výroba 256 GB flash pre smartfóny, výkonnejšej ako SSD

Značky: flash pamäťSamsungsmartfóny

DSL.sk, 26.2.2016


Spoločnosť Samsung spustila masovú výrobu nových flashových čipov pre najvýkonnejšie smartfóny, ktorá má vysokú kapacitu až 256 GB a tiež výrazne vyšší výkon ako predchádzajúca generácia.

Spoločnosť to oznámila vo štvrtok.

Nové čipy sú postavené na 3D flash pamäti Samsungu V-NAND, bližšie parametre a napríklad počet použitých vrstiev Samsung neuvádza.

Vysoký výkon umožňuje použitie rozhrania UFS, Universal Flash Storage, 2.0 a výkonného dvojkanálového radiča. Vďaka tomu majú čipy výrazne vyšší výkon pri sekvenčnom prístupe ako bežné SSD disky pre PC a majú tiež vysoký výkon pri prístupe na náhodné pozície.

Konkrétne sekvenčná rýchlosť čítania dosahuje 850 MB/s a rýchlosť zápisu 260 MB/s. Čip zvláda 45 tisíc IO/s pri čítaní z náhodných pozícií a 40 tisíc IO/s pri zápise. Predchádzajúca generácia postavená na UFS zvládala 19 tisíc a 14 tisíc IO/s.

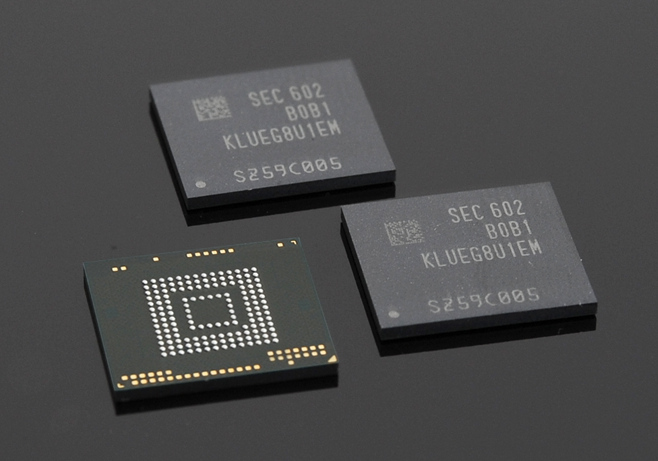

Nové rýchle 256 GB flash čipy pre smartfóny od Samsungu, kliknite pre zväčšenie (foto: Samsung)



Pri kapacite 256 GB sú čipy navyše veľmi kompaktné a sú podľa Samsungu menšie ako microSD karta.
